Водяные терморегуляторы

Водяные терморегуляторы — термостаты для экструзионных устройств, приборов для литьевого производства, металлообработки и других аппаратов, для охлаждения которых используется вода. Для нужд промышленности разработаны контроллеры разных конструкций, обеспечивающих функционирование герметичных контуров и систем с утечками. В установках жидкость циркулирует под разным давлением, что позволяет расширить температурный диапазон носителя до 180°C. Ввиду разнообразия контроллеров приобретение прибора требует тщательного анализа потребностей производственной линии и их сопоставление с функциональными возможностями термостата, поэтому прежде чем купить этот прибор, следует разобраться с их видами.

Виды

Ключевым критерием разделения водяных терморегуляторов на виды выступает тип установленного в приборе теплообменника. В соответствии с этим параметром контроллеры бывают:

  • Терморегуляторы с прямым охлаждением. В таких устройствах отбор тепла производится методом добавления в контур холодной воды. Плюсом такой методики является возможность эффективного снижения температуры жидкости замкнутого контура носителем, мало отличающимся по показателю тепловой энергии.
  • Терморегуляторы непрямого охлаждения. Снижение температуры носителя достигается за счет прогонки через погруженный в холодную воду оребренный теплообменник либо посредством высокоэффективного пластинчатого теплообменника. Преимущество технологии заключается в возможности использования носителя, температура которого значительно ниже, чем у жидкости потребителя. Приборы незаменимы для систем с чистой водой, которые для охлаждения используют гликолевые смеси.

Системы с комбинированными жидкостями типа гликоля комплектуют водяными терморегуляторами прямого охлаждения. Кроме того, такие приборы отлично зарекомендовали себя в производствах, где необходимо локально повышать давление на потребителе до высоких значений, например, на крупногабаритных пресс-формах. Для этих целей используют бустерные терморегуляторы.

Контроллеры непрямого теплообмена используют для производственных процессов, требующих оперативной корректировки температур. Они одинаково эффективны как для бустерных систем, так и контуров под обычным атмосферным давлением.

Водяные терморегуляторы обоих видов допускают доукомплектацию различными опциями под условия работы конкретного заказчика. Если конструкция модели не включает систему фильтрации воды, при необходимости можно установить и ее.

Принцип работы водяного терморегулятора с пресс-формой

Литье через пресс-форму предполагает охлаждение рабочей жидкости. С этой задачей справляются водяные терморегуляторы.

Конструкция водяного термостата содержит:

  • Насос
  • Электромагнитный клапан
  • Контроллер с PID-регулированием
  • Охладительный бак открытого или закрытого типа
  • Традиционный нагревательный элемент или нагревательный элемент 3FLOWS
  • Термический датчик с функцией оповещения
  • Датчик заполнения жидкостью

Прибор подключают к входному и выходному штуцеру гидролинии при помощи быстросъемных соединений. Через штуцер жидкость поступает в бак для охлаждения, насосом прогоняется через трубку нагревателя и подается на выход из термостата. Результатом движения носителя по системе является повышение его температуры до заданных показателей, после чего срабатывает электромагнитный клапан, установленный за выходным штуцером линии охладителя, и происходит заполнение охладительного бака. В емкости снижается температура носителя, который затем возвращается к потребителю.

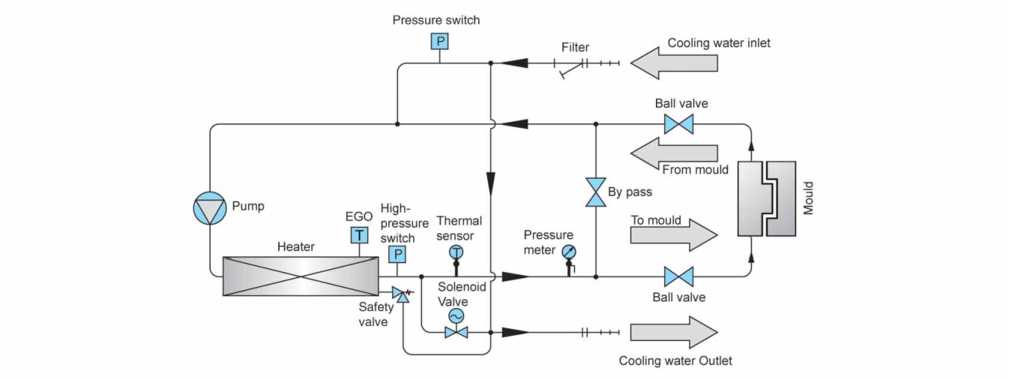

Схема работы терморегулятора с прямым охлаждением:

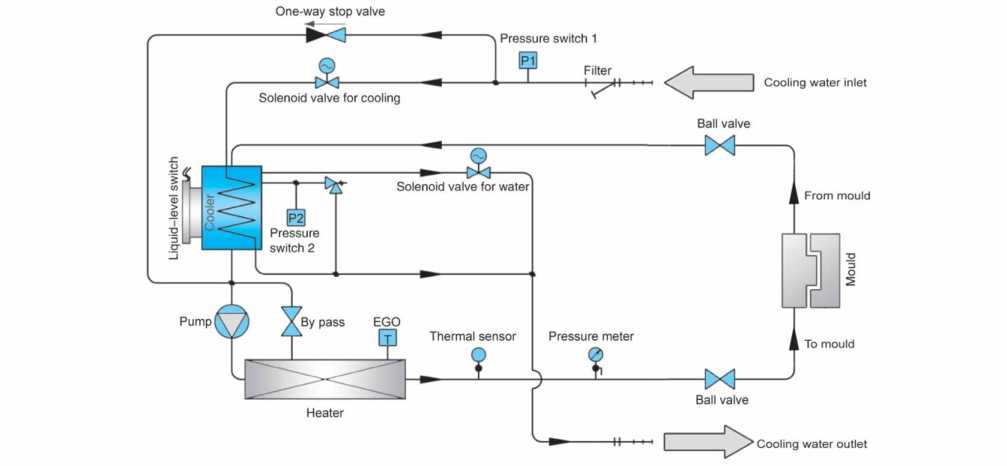

Схема работы терморегулятора с непрямым охлаждением:

Преимущества использования контроллеров

Возможности водяных терморегуляторов востребованы в производствах с использованием холодноканальных и горячеканальных пресс-форм. Обслуживание штамповщиков позволяет:

  • Эффективно прогревать форму «холодных» каналов
  • Минимизировать деформацию нагретой пресс-формы «горячей» линии, тем самым обеспечив точное соблюдение размеров и текстур изделий
  • Снизить процент брака, связанного с непроливом продукции
  • Оптимизировать расход сырья

Как выбрать?

При выборе водяного терморегулятора разумным решением является рекомендация компетентного специалиста. Сотрудники компании «ЕВРОЧИЛЛЕР РУС» обладают внушительным опытом проектирования, комплектации и обслуживания установок для различных отраслей. Мы досконально знаем специфику каждой линии, поэтому поможем подобрать вариант, который в полной мере удовлетворит потребности конкретного производства с учетом пожеланий заказчика по цене, техническим характеристикам и срокам внедрения в предприятие.

Оставьте заявку, и наши менеджеры не только порекомендуют подходящую по параметрам модель контроллера, но и проконсультируют по вопросам оснащения линии дополнительным оборудованием для оптимизации расходов сырья и ресурсов.

Виды водяных терморегуляторов

STARTY Вода до 90°С

Водяные терморегуляторы. Мощность нагрева от 3 до 12 кВт

Цена: от 2340 Евро

Подробнее

3FLOWS Вода до 140°С

Высокоэффективные водяные терморегуляторы. Мощность нагрева от 6 до 24 кВт
Цена: от 3210 Евро

Подробнее

3FLOWS HIPER Вода 160°С

Водяные терморегуляторы с рабочей температурой до 160°С (на перегретой воде) и сенсорной панелью управления. Мощность нагрева от 6 до 24 кВт
Цена: по запросу

Подробнее

ETW-ETO Вода до 160°С

Водяные терморегуляторы Мощность нагрева от 3 до 144 кВт



Цена: от 5320 Евро

Подробнее

Ключевым критерием разделения водяных терморегуляторов на виды выступает тип установленного в приборе теплообменника. В соответствии с этим параметром контроллеры бывают:

  • Термостаты с прямым охлаждением. В таких устройствах отбор тепла производится методом добавления в контур холодной воды. Плюсом такой методики является возможность эффективного снижения температуры жидкости замкнутого контура носителем, мало отличающимся по показателю тепловой энергии.
  • Термостаты непрямого охлаждения. Снижение температуры носителя достигается за счет прогонки через погруженный в холодную воду оребренный теплообменник либо посредством высокоэффективного пластинчатого теплообменника. Преимущество технологии заключается в возможности использования носителя, температура которого значительно ниже, чем у жидкости потребителя. Приборы незаменимы для систем с чистой водой, которые для охлаждения используют гликолевые смеси.

Системы с комбинированными жидкостями типа гликоля комплектуют водяными термостатами прямого охлаждения. Кроме того, такие приборы отлично зарекомендовали себя в производствах, где необходимо локально повышать давление на потребителе до высоких значений, например, на крупногабаритных пресс-формах. Для этих целей используют бустерные терморегуляторы.

Контроллеры непрямого теплообмена используют для производственных процессов, требующих оперативной корректировки температур. Они одинаково эффективны как для бустерных систем, так и контуров под обычным атмосферным давлением.

Водяные термостаты обоих видов допускают доукомплектацию различными опциями под условия работы конкретного заказчика. Если конструкция модели не включает систему фильтрации воды, при необходимости можно установить и ее.

Принцип работы водяного терморегулятора с пресс-формой

Литье через пресс-форму предполагает охлаждение рабочей жидкости. С этой задачей справляются водяные терморегуляторы.

Конструкция водяного термостата содержит:

  • Насос
  • Электромагнитный клапан
  • Контроллер с PID-регулированием
  • Охладительный бак открытого или закрытого типа
  • Традиционный нагревательный элемент или нагревательный элемент 3FLOWS
  • Термический датчик с функцией оповещения
  • Датчик заполнения жидкостью

Прибор подключают к входному и выходному штуцеру гидролинии при помощи быстросъемных соединений. Через штуцер жидкость поступает в бак для охлаждения, насосом прогоняется через трубку нагревателя и подается на выход из термостата. Результатом движения носителя по системе является повышение его температуры до заданных показателей, после чего срабатывает электромагнитный клапан, установленный за выходным штуцером линии охладителя, и происходит заполнение охладительного бака. В емкости снижается температура носителя, который затем возвращается к потребителю.

Схема работы термостата с прямым охлаждением:

Схема работы термостата с непрямым охлаждением:

Преимущества использования контроллеров

Возможности водяных терморегуляторов востребованы в производствах с использованием холодноканальных и горячеканальных пресс-форм. Обслуживание штамповщиков позволяет:

  • Эффективно прогревать форму «холодных» каналов
  • Минимизировать деформацию нагретой пресс-формы «горячей» линии, тем самым обеспечив точное соблюдение размеров и текстур изделий
  • Снизить процент брака, связанного с непроливом продукции
  • Оптимизировать расход сырья

Как выбрать?

При выборе водяного терморегулятора разумным решением является рекомендация компетентного специалиста. Сотрудники компании «ЕВРОЧИЛЛЕР РУС» обладают внушительным опытом проектирования, комплектации и обслуживания установок для различных отраслей. Мы досконально знаем специфику каждой линии, поэтому поможем подобрать вариант, который в полной мере удовлетворит потребности конкретного производства с учетом пожеланий заказчика по цене, техническим характеристикам и срокам внедрения в предприятие.

Оставьте заявку, и наши менеджеры не только порекомендуют подходящую по параметрам модель контроллера, но и проконсультируют по вопросам оснащения линии дополнительным оборудованием для оптимизации расходов сырья и ресурсов.
