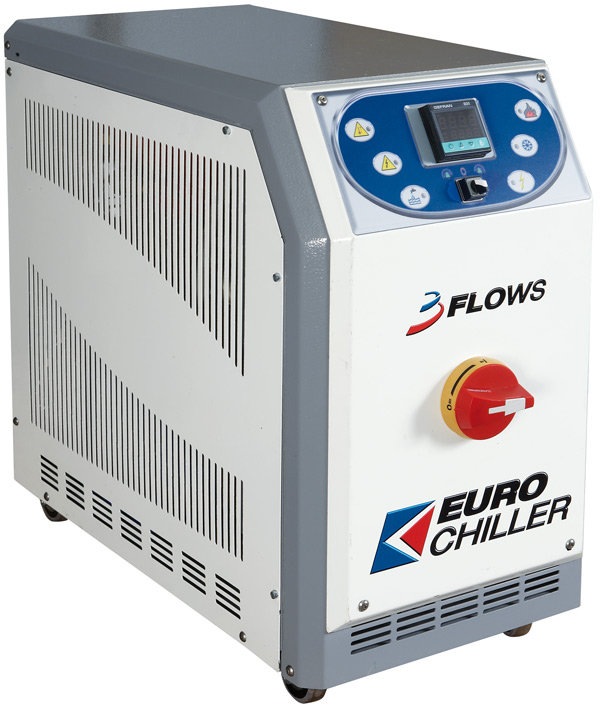

3FLOWS

Высокоэффективные водяные и масляные термостаты

Теплоноситель: Вода или масло Мощность нагрева: 6/24 кВт Мощность охлаждения: 18/187 кВт Макс. температура: 95/140/200°C

Версии: 3FLOWS A: вода, открытый бак, контроль утечек; 3FLOWS P: вода, герметичный контур под давлением; 3FLOWS O: масло. Устройство 3Flows представляет собой инновацию водяных и масляных температурных контроллеров (Термостатов), работающих при температурах от 20°C до 200°C, с мощностью от 6 кВт до 24 кВт. Основной задачей устройства 3Flows является достижение наилучшего КПД нагревателя, минуя так называемую «холодную зону», повышая тем самым эффективность его работы. Главное отличие данного устройства от нагревателей традиционного типа заключается в сокращении времени достижения необходимой температуры, а также в сокращении времени начала работы нагревательного элемента, что приводит к снижению энергопотребления. Следовательно, с повышением потенциальной эффективности нагревателя, повышается эффективность регулировки ПИД-регулятором. За короткие сроки колебания температуры сводятся к минимуму, а заданные значения сохраняются постоянными с очень высокой точностью.

Технические характеристики термостатов Eurochiller серии Flows

Особенности водяных и масляных термостатов Eurochiller 3 FLOWS:

• Инновационные водные и масляные температурные контроллеры (термостаты) в компактном корпусе, работающие при температуре от 20°C до 200°C при стационарных условиях;
• Специально разработанный для данных устройств вихревой насос высокого давления. Для устройств с открытым баком (с водой) насос может использоваться в исполнении для предотвращения утечек;

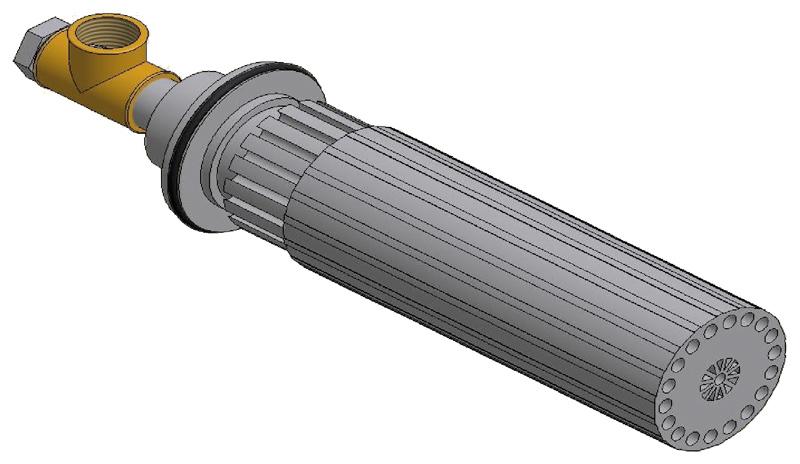

• Высокоэффективный нагреватель выполнен из нержавеющей стали, с алюминиевыми диффузорами и устройством защиты от перегрева
• Охлаждение термостата происходит посредством пластинчатого теплообменника, выполненным из нержавеющей стали, с охлаждающей способностью до 105 кВт
• Панель управления с функционирующей светодиодной аварийной сигнализацией, с процессом регулировки стадий нагрева и охлаждения ПИД-регулятором, возвращением сигналов;
• Электрическая панель с классом защиты IP 54.

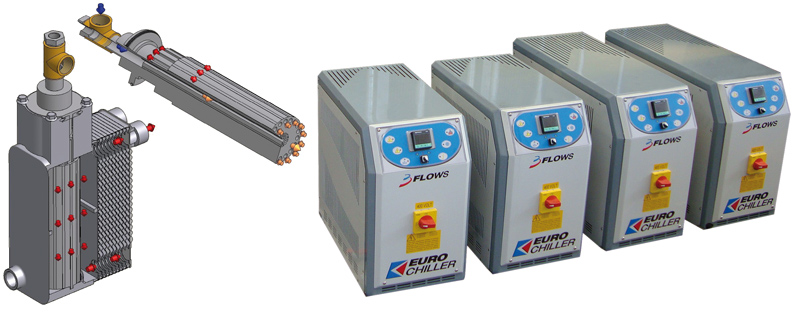

Традиционный нагреватель Нагревательный элемент не используется	Нагреватель 3Flows Нагревательный элемент полностью погружён внутрь

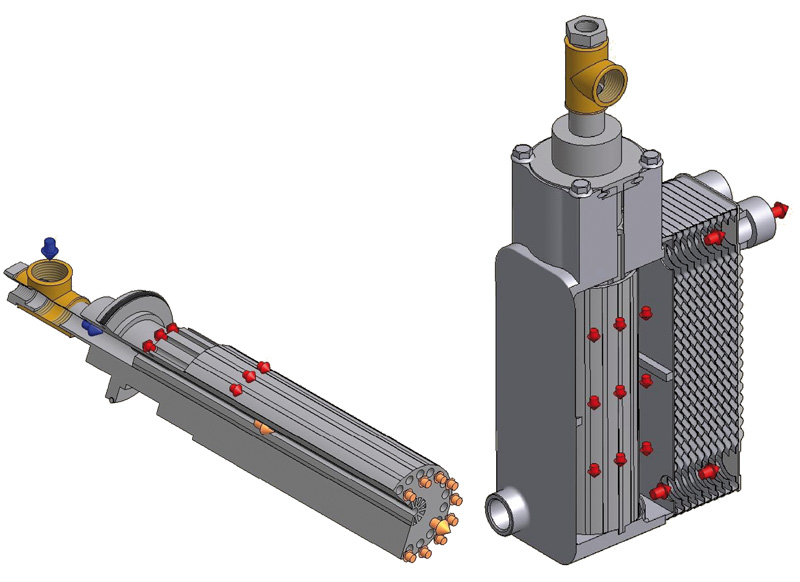

	Название 3Flows указывает на направление жидкости в коллекторе нагревателя. Перед началом процесса жидкость трижды проходит через нагревательный элемент: это оптимизирует температуру жидкости, предотвращает колебание температуры и обеспечивает мгновенную реакцию на изменения тепловой нагрузки.

Модельный ряд Eurochiller 3 FLOWS A :

Модельный ряд Eurochiller 3 FLOWS P :

Модельный ряд Eurochiller 3 FLOWS O :

Термостат для ТПА

Под термостатом для ТПА подразумевают аппарат, поддерживающий определенные температуры в промышленных приспособлениях для формовки изделий из полиэтилена, резины и других пластичных материалов. Устройство обеспечивает стабильность процесса литья полимера, благодаря чему готовая продукция приобретает определенные качественные характеристики при общем снижении показателей производственного брака. Термостат для ТПА незаменим при обработке резин, полиамидного и поликарбонатного сырья, а также сополимер стиролов, акрилонитрила (САН) и других типов материалов, восприимчивых к неточностям технологического процесса.

Термостатирование холодноканальных пресс-форм.

При использовании холодноканальных форм очень сильно повышается количество брака готовой продукции, связанного с непроливом готового изделия. Так как холодноканальные пресс-формы не подразумевают наличие нагревательных элементов в самой форме, то производитель сталкивается с необходимостью внешнего подогрева формы. В данной ситуации есть два решения:

1. Прогрев формы с помощью материала. При данном варианте определяется первая партия деталей, которая заведомо считается браком. Количество материала, необходимого при таком прогреве, зависит от размеров и веса формы, а также точности изделия.
2. Использование термостатирующего оборудования, которое позволит без потерь материала подогревать форму до рабочей температуры.
   Иногда получение качественной продукции на холодноканальной форме без термостатирования невозможно, так как форма забирает большое количество тепла от детали.

Термостатирование горячеканальных пресс-форм.

Позволяет значительно повысить качество продукции, за счет точного поддержания необходимой температуры литьевой пресс-формы и исключения ее колебаний. Это особенно важно, если существует необходимость точно выдерживать размеры изделий, качество поверхности и т.п.

Виды термостатов

В зависимости от примененного в установке теплоносителя различают водяные и масляные термостаты для термопластавтоматов.

Особенности водяных терморегуляторов пресс-форм:

• Теплообмен осуществляется за счет пара или жидкости, получаемой из централизованной системы водоснабжения предприятия, чиллеров или фрикуллеров с тосолом.
• Диапазон максимально допустимого нагрева формовочного устройства включает значения от +90˚C до +160˚C.
• Пропускная способность внутренних насосов достигает 350 л/мин при мощностях нагревателей до 144 кВт.

Использование водяных терморегуляторов оправдано в случаях, когда инжекционно-литьевая машина используется для получения высокосортной продукции с максимально однородной структурой, гладкой поверхностью и незначительно толщиной.

Особенности масляных термостатов для ТПА:

• Применяют в производствах с рабочими температурами пресс-форм в диапазоне +150…+300˚C.
• Пропускная способность внутренних насосов может достигать 350 л/мин и выше при мощностях нагревателей до 144 кВт.

Такой ассортимент термостатов для ТПА позволяет подобрать прибор для обеспечения всех условий технологического процесса по выпуску изделий всевозможной детализации.

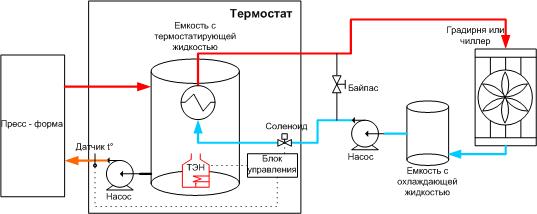

Принцип работы термостатирующей установки

Термостат для ТПА представляет собой моноблок с патрубками для соединения с потребителем (пресс-формой), источником охлаждающей жидкости и системой ее отведения. Насос выкачивает теплоноситель из емкости и подает его на пресс-форму, проходя по каналам которой раствор корректирует ее температуру, после чего снова поступает в емкость термостата. Здесь блок управления сопоставляет параметры полученной жидкости с установленными настройками и выбирает один из сценариев дальнейших действий:

• Нагреть теплоноситель
• Поддерживать температуру
• Охладить теплоноситель

Эта методика позволяет эффективно стабилизировать температуру пресс-формы независимо от условий эксплуатации и типа инжекционно-литьевой машины. При этом термостат для ТПА может быть многокональным, т. е. общим для всех формовочных устройств, установленных на линии, или индивидуальным для каждой пресс-формы. Последний вариант применяют в комплексах, реализующих технологии с различными температурами изделий на каждом производственном этапе.

ООО «ЕВРОЧИЛЛЕР РУС» предлагает термостаты для ТПА различной мощности и пропускной способности для выпуска любых видов полимерной продукции. Мы анализируем исходные данные, проектируем терморегуляционные комплексы, подбираем холодильные установки и другие периферийные устройства для создания безупречных условий по выпуску изделий с идеальными параметрами даже на линиях с пресс-формами, чувствительными к незначительным отклонениям от рабочего режима.
