Драйкулер

Драйкулер, который в каталогах встречается под названием сухая градирня, представляет собой вентиляторный прибор секционного типа, разработанный для промышленного охлаждения теплоносителя за счет обдува воздухом контура, в котором он циркулирует. Такие устройства отличаются хорошими показателями производительности при относительно небольшом энергопотреблении, что обусловило их востребованность на крупных производствах, а также в комплексах кондиционирования зданий и холодоснабжения помещений.

Виды драйкулеров

Сухие градирни выпускают в двух базовых модификациях:

  • Установки с V-образным теплообменником
  • Моноблочные комплексы с центробежными вентиляторами
Eurochiller  dcooler Мощность Eurochiller ADCOOLER

Хладопроизводительность:



56 - 1220 кВт



Гидромодули (насос и бак):



отдельно



Каталог чиллеров Eurochiller  Dcooler

Eurochiller adcooler

Мощность Eurochiller DCOOLER
      Технические характеристики
чиллеров Eurochiller серии Dcooler и ADcooler
Каталог чиллеров Eurochiller  Dcooler

Версии:

  • ADCOOLER, адиабатические драйкулеры;
  • DCOOLER, драйкулеры.

Доступные исполнения:

Гидромодуль (насосная группа) всегда внешний.

GRP 1 НАСОС + БАК GRP 2 НАСОСА + БАК
Чиллеры Eurochiller Dcooler GRP 1 НАСОС + БАК Чиллеры Eurochiller ADcooler GRP 2 НАСОСА + БАК



Система без гликоля Система с гликолем ADCOOLER + ЧИЛЛЕР
Схема установки водоохладителей Еврочиллер без гликоля Схема установки Чиллер Еврочиллер без гликоля Охладитель воды Eurochiller ADCOOLER + ЧИЛЛЕР

Драйкулеры 63 - 1220 кВт

Драйкулер и адиабатические драйкулеры (сухие градирни). Хладопроизводительность от 63 до 1220кВт.

Цена драйкулера: от 4680 Евро

Подробнее



Приборы первого вида предназначены для наружного размещения, конструкция моноблока предполагает подключение прибора внутри помещения. Установки с V-образным теплообменником преимущественно представлены мощными моделями бюджетной категории с ограниченным функционалом. Блочные приборы, как правило, оснащены программируемыми устройствами управления и настройки.

Устройство и принцип работы сухой градирни

Главное преимущество использования сухой градирни обусловлено отсутствием в его конструкции узлов с высоким энергопотреблением. В упрощенном виде драйкулер состоит из трех основных узлов:

  • Пластинчатый теплообменник. Рамка изготавливается из алюминия, меди или металлических сплавов. В зависимости от модели и производителя теплообменник имеет горизонтальное или вертикальное исполнение.
  • Вентилятор (вентиляторы). Габариты крыльчатки во многом определяют производительность установки. В приборах с V-образным теплообменником диаметр вентилятора достигает 1000 мм. Для маломощных установок используют осевые вентиляторы, промышленные станции оснащают центробежными турбинами.
  • Частотный преобразователь для регулировки скорости вращения вентилятора.

Независимо от конфигурации (моноблок, прибор с V-образными теплообменниками), сухие градирни всех видов работают по общему алгоритму. Функционирование драйкулера обеспечивается системой мощных вентиляторов.

Посредством циркуляционного насоса теплоноситель, в роли которого может выступать вода, масло, раствор гликоля или пропилен, попадает на вход градирни. Протекая через трубки теплообменника, жидкость охлаждается до температуры наружной среды. Степень охлаждения регулируется автоматически в соответствии с заложенными в систему параметрами. Затем теплоноситель вновь подается в подлежащее охлаждению оборудование.

Возможные схемы охлаждения

Как правило, схема работы драйкулера меняется под сезон:

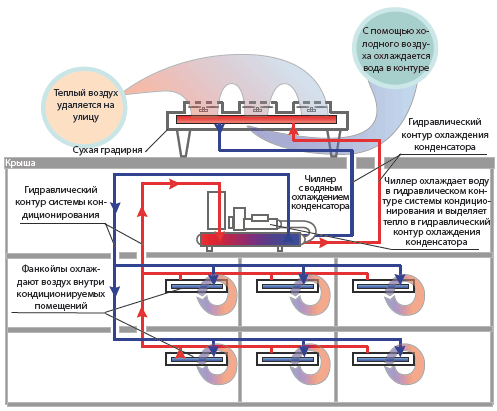

  • Летний период. Ввиду высокой температуры окружающей среды сухая градирня не обеспечивает должного уровня охлаждения, поэтому драйкулер используют только для поддержания необходимых условий функционирования отдельных узлов других охладителей (чиллера, фанкойла).
  • Зимний период. Применяется схема непрямого фрикулинга, подразумевающая непосредственное обслуживание охлаждаемых систем за счет только мощностей драйкулера. Такая методика позволяет значительно сэкономить благодаря отключению компрессорных охладителей.
  • Межсезонье. В зависимости от текущего температурного режима наружной среды применяют схему для летнего или зимнего периода.

Обособленно сухие градирни используются крайне редко ввиду их низкой эффективности в жаркое время года. По этой причине широкое распространение получили охладители гибридного типа, в которых реализована схема адиабатического охлаждения. Драйкулер этого вида позволяет увеличивать мощность охлаждения не только за счет наращивания числа теплообменников или их площади, но и задействования водяного орошения.

Специалисты нашей компании помогут подобрать драйкулер для наиболее эффективного охлаждения систем любого типа и конфигурации, а также проконсультируют по вопросам совершенствования уже действующих кулинг-установок.
