ABF INVERTER

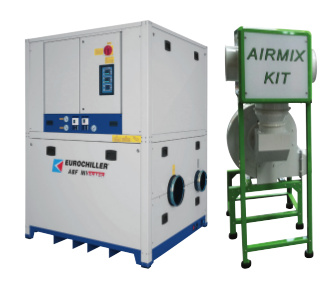

Охладители промышленного воздуха серии ABF INVERTER






MINI ABF - PA/PW

  • Чиллеры для непосредственного охлаждения воздуха с воздушным или водяным охлаждением кондесатора

ABF UNO/DUE/TRE INVERTER

  • Чиллеры для непосредственного охлаждения воздуха с водяным охлаждением кондесатора, с 1, 2 или 3-мя выходами охлажденного воздуха

AMK - AIR MIX KIT

  • Система свободного охлаждения (free-cooling) для совместного использования c ABF INVERTER

ПРИМЕНЕНИЕ:

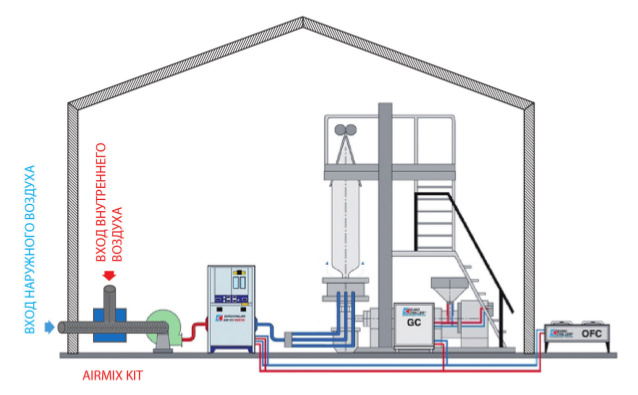

  • Для охлаждения воздуха, используемого в производстве плёнки методом раздува рукава

ОСОБЕННОСТИ:

  • Инвертерное управление: плавная регулировка производительности компрессора
  • Отображение рабочей частоты компрессора
  • Электронный клапан для управления технологии охлаждения HGBP (Hot Gas By-Pass)
  • Easy-loop 30: плавное распределение хладопроизводительности
  • Теплообменник, оснащённый гидрофильными ребрами
  • Высокоэффективные воздуходувки
  • Легкость замены воздушных фильтров с двухсторонней поверхностью
  • Занимаемая площадь уменьшена на 30%
  • Использование функции free-cooling в сочетании с комплектом AIRMIX


Технические характеристики

MINI ABF*   MINI ABF-PA 10 MINI ABF-PA 15 MINI ABF-PW 10 MINI ABF-PW 15
Хладопроизводительность кВт 11,511 1611 13,322 18,82
Потребляемая мощность3 кВт 3,6 4,6 3 4,1
Максимальный проток воздуха м3/ч 1000 1500 1000 1500
Минимальный проток воздуха м3/ч 300 450 300 450
Падение давления Па 120 160 120 160
Соединения вход/выход мм 160 160 160 160
Температура воздуха вход/выход °C 35/15 35/15 35/15 35/15
Относительная влажность % 45 45 45 45
Габаритные размеры AxBxC, мм 850х710х1800 850х710х1800 840х640х500 840х640х500
Вес кг 280 300 280 300

1 окружающая среда +35°C;
2 вода на охлаждение конденсатора +30 °C;
3 только компрессор.
* версия с инвертером недоступна



Технические характеристики

ABF UNO INVERTER   20* 30 40 55 75 110
Хладопроизводительность кВт 28,7 44 59 88,5 116 177
Потребляемая мощность кВт 4,5 8,2 11,4 17,1 20,1 34,2
Максимальный проток воздуха м3/ч 2000 3000 4000 5500 7500 10000
Минимальный проток воздуха м3/ч 800 1200 1600 1800 2500 3000
Падение давления Па 220 400 400 450 450 500
Соединения вход/выход мм 210 210 270 270 400 х 400 400 х 400
Температура воздуха вход/выход °C 35/15 35/15 35/15 35/15 35/15 35/15
Диапазон температур °C +3/+25 +3/+25 +3/+25 +3/+25 +3/+25 +3/+25
Относительная влажность % 60 60 60 60 60 60
Расход воды
на конденсатор		 м3/ч @ 30°C 6,8 10,5 14,8 17,2 24,4 34,5
Габаритные размеры AxBxC, мм 1100х600х2100 1100х600х2100 1490х1100х2100 1490х1100х2100 1490х1490х2100  1490х1490х2100
Вес кг 400 420 580 615 865 900
Комплект
для обеспечения
водяного охлаждения
конденсатора (опция)		 OFC KIT 60 60 80 110 160 210
Выносной конденсатор воздушного охлаждения (опция) OFC SPLIT 40 60 80 110 110+40 110+110

* версия с инвертером недоступна



Технические характеристики

ABF INVERTER   ABF DUE INVERTER
  20/10 30/10 40/15 55/20
Хладопроизводительность кВт   44 59 88,5 116
Потребляемая мощность кВт   8,2 11,4 17,1 20,1
Максимальный проток воздуха м3/ч Air Ring
IBC		 2000
1000		 3000
1000		 4000
1500		 5500
2000
Минимальный проток воздуха м3/ч Air Ring
IBC		 600
300		 1200
300		 1600
500		 1800
600
Падение давления Па Air Ring
IBC		 220
120		 400
120		 400
160		 450
220
Соединения вход/выход мм Air Ring
IBC		 210
210		 210
210		 270
210		 270
210
Температура воздуха вход/выход °C   35/15 35/15 35/15 35/15
Диапазон температур °C   +3/+25 +3/+25 +3/+25 +3/+25
Относительная влажность %   60 60 60 60
Расход воды на конденсатор м3/ч @ 30°C   10,5 14,2 17,2 24,4
Габаритные размеры AxBxC
мм		   1100х1100
х2100		 1100х1100
х2100		 1490х1490
х2100		 1490х1490
х2100
Вес кг   450 510 720 860
Комплект для обеспечения водя-
ного охлаждения конденсатора
(опция)		 OFC KIT
мм		   60 80 110 160



Технические характеристики

ABF INVERTER   ABF TRE INVERTER
  30/10/10 40/15/15 55/20/20
Хладопроизводительность кВт   73,6 114,1 147,6
Потребляемая мощность кВт   14,4 21,6 28,5
Максимальный проток воздуха м3/ч Air Ring 1
IBC
Air Ring 2		 3000
1000
1000		 4000
1500
1500		 5500
2000
2000
Минимальный проток воздуха м3/ч Air Ring 1
IBC
Air Ring 2		 1200
300
300		 1600
500
500		 1800
600
600
Падение давления Па Air Ring 1
IBC
Air Ring 2		 400
120
120		 400
160
160		 450
220
220
Соединения вход/выход мм Air Ring 1
IBC
Air Ring 2		 210
210
210		 270
210
210		 270
210
210
Температура воздуха вход/выход °C   35/15 35/15 35/15
Диапазон температур °C   +3/+25 +3/+25 +3/+25
Относительная влажность %   60 60 60
Расход воды на конденсатор м3/ч @ 30°C   16,6 23,2 31,4
Габаритные размеры AxBxC
мм		   1490х1490
х2100		 1490х1490
х2100		 1490х1490
х2100
Вес кг   780 900 950
Комплект для обеспечения водя-
ного охлаждения конденсатора
(опция)		 OFC KIT
мм		   110 160 210
